Плазма

- это частично или полностью ионизированный газ, в котором плотности положительных и отрицательных зарядов практически одинаковы.В лабораторных условиях плазма образуется в электрическом разряде в газе, в процессах горения и взрыва. Термин “плазма” в физике был введен в 1929 американскими учеными И.Ленгмюром и Л.Тонксом.  Плазма — четвертое агрегатное состояние вещества (после твердого, жидкого и газообразного), обладает электрической проводимостью, высокой теплопроводностью и теплоемкостью.

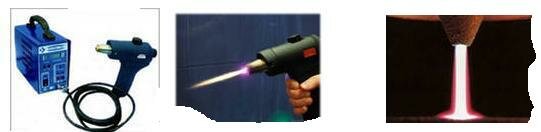

Плазменная сварка – это сварка с помощью направленного потока плазменной дуги. Имеет много общего с технологией аргонной сварки.

Международные обозначения
 PAW – Plasma Arc Welding – сварка плазменной дугой

Питание дуги при плазменной сварке, как правило, осуществляется переменным или постоянным током прямой полярности (минус на электроде).

Возбуждают дугу с помощью осциллятора. Для облегчения возбуждения дуги прямого действия используют дежурную дугу, горящую между электродом и соплом горелки. Для питания плазмообразующей дуги требуются источники сварочного тока с рабочим напряжением до 120 В, а в некоторых случаях и более высоким.

Для повышения температуры и мощности обычной дуги и превращения ее в плазменную используются два процесса: сжатие дуги и принудительное вдувание в нее плазмообразующего газа.  Сжатие дуги осуществляется за счет размещения ее в специальном устройстве – плазмотроне, стенки которого интенсивно охлаждаются водой.

В результате сжатия уменьшается поперечное сечение дуги и возрастает ее мощность – количество энергии, приходящееся на единицу площади. Температура в столбе обычной дуги, горящей в среде аргона, и паров железа составляет 5000–7000°С.

Температура в плазменной дуге достигает 30 000°С.

Одновременно со сжатием в зону плазменной дуги вдувается плазмообразующий газ, который нагревается дугой, ионизируется и в результате теплового расширения увеличивается в объеме в 50–100 раз. Это заставляет газ истекать из канала сопла плазмотрона с высокой скоростью. Кинетическая энергия движущихся ионизированных частиц плазмообразующего газа дополняет тепловую энергию, выделяющуюся в дуге в результате происходящих электрических процессов. Поэтому плазменная дуга является более мощным источником энергии, чем обычная.

По-сравнению с аргонодуговой сваркой в связи с более высокой проплавляющей способностью плазменная сварка имеет следующие преимущества:

  • повышенную производительность;
  • меньшую зону термического влияния;
  • более низкие деформации при сварке;
  • пониженный расход защитных газов;
  • более высокую стабильность горения дуги.



С помощью плазменной сварки можно сваривать практически все металлы в нижнем и вертикальном положениях. В качестве плазмообразующего газа используют аргон или гелий, которые также могут выступать в качестве защитных газов.
