Ручная дуговая сварка

Международные обозначения
MMA – Manual Metal Arc (Welding) – ручная металлическая дуговая сварка

 Это сварка покрытым металлическим электродом.
Является наиболее старой и универсальной технологией дуговой сварки.

Огромные преимущества обеспечили ее широкое применение в народном хозяйстве.
С ее помощью строятся суда, самолеты, турбины, мосты и
много других строительных конструкций.  Сварка всегда отличается качеством и обладает надежностью.



История развития дуговой сварки.

В 1802 г. русский ученый, академик Василий Владимирович Петров открыл, что при пропускании электрического тока через два угольных стержня между их концами возникает электрическая дуга, имеющая высокую температуру.

Он изучил и описал это явление, а также указал возможность использования тепла электрической дуги для расплавления металлов и тем заложил основы дуговой сварки металлов.

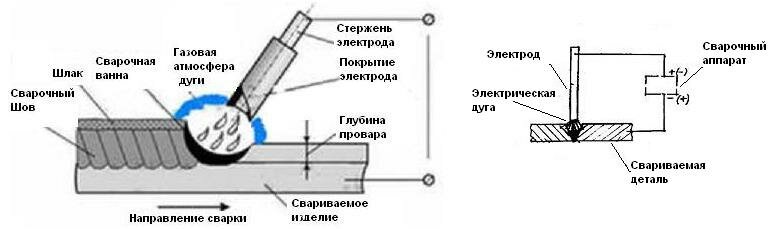

Схема ручной дуговой сварки

     Рис. Схема ручной дуговой сварки

Технология ручной дуговой сварки

Для образования и поддержания электрической дуги к электроду и свариваемому изделию (см. рисунок) от источника питания подводится сварочный ток (переменный или постоянный).

Если положительный полюс источника питания (анод) присоединен к изделию, говорят, что ручная дуговая сварка производится на прямой полярности. Если на изделии отрицательный полюс, то полярность обратная. Под действием дуги расплавляются металлический стержень электрода (электродный металл), его покрытие и металл изделия (основной металл). Электродный металл в виде отдельных капель, покрытых шлаком, переходит в сварочную ванну, где смешивается с основным металлом, а расплавленный шлак всплывает на поверхность.

Размеры сварочной ванны зависят от режимов и пространственного положения сварки, скорости перемещения дуги по поверхности изделия, конструкции сварного соединения, формы и размера разделки свариваемых кромок и т.д. Они обычно находятся в следующих пределах: глубина до 6 мм, ширина 8–15 мм, длина 10–30 мм.

Длина дуги – расстояние от активного пятна на поверхности сварочной ванны до другого активного пятна на расплавленной поверхности электрода. В результате плавления покрытия электрода вокруг дуги и над сварочной ванной образуется газовая атмосфера, оттесняющая воздух из зоны сварки для предотвращения его взаимодействия с расплавленным металлом. В газовой атмосфере также присутствуют пары легирующих элементов, основного и электродного металлов.

Шлак, покрывая капли расплавленного электродного металла и поверхность сварочной ванны, препятствует их взаимодействию с воздухом, а также способствует очищению расплавленного металла от примесей.

По мере удаления дуги металл сварочной ванны кристаллизуется с образованием шва, соединяющего свариваемые детали. На поверхности шва образуется слой затвердевшего шлака.
