Сварочные соединения и швы

Сварное соединение — это неразъемное соединение выполненное сваркой.

Сварной шов — это конструктивный элемент сварочного соединения, образованный затвердевшим после расплавления металлом по линии перемещения источника сварного нагрева.

Сварные соединения и швы классифицируются по:

  • виду соединения
  • конфигурации и протяженности
  •  виду сварки
  • положению в котором выполняется сварка
  • количеству наложению слоев
  • материалу который применяется для сварки
  • расположению свариваемых деталей относительно друг друга
  •  форме подготовленных кромок
  •  форме свариваемой конструкции
  •  объему наплавленного  металла
  •  действующему на шов усилию

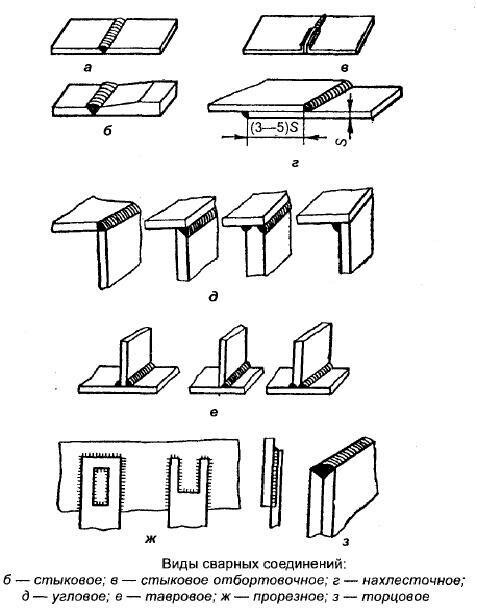

Все соединения элементов под сварку подразделяют на четыре основных вида:  стыковое, угловое, тавровое, нахлесточное, а швы делят на два вида: стыковые и угловые.



Стыковое соединение   это соединение двух элементов, примыкающих к друг другу торцевыми поверхностями.

Угловое соединение  это сварное соединение двух элементов, расположенных под углом к друг другу (не обязательно под углом в 90 градусов) и сваренных вместе примыкания их краев.

Тавровое соединение  это соединение в котором торец одного  элемента примыкает под углом (также не обязательно под углом в 90 градусов) и приварен к боковой поверхности другого элемента.

Нахлесточное соединение  это соединение при котором элементы расположены параллельно друг другу и частично друг друга перекрывают.





По расположению в пространстве  различают сварные швы нижние, вертикальные, горизонтальные и потолочные.

По протяженности швы подразделяются на сплошные и прерывистые. Сплошные швы в сою очередь делятся на длинные, средние и короткие.

Сварные швы также разделяются по форме наружной поверхности, которая может быть плоской (нормальной), выпуклой или вогнутой.

Соединения с выпуклой формой лучше работают со статической нагрузкой, однако они менее экономичны.  Вогнутые и плоские швы лучше работают при динамических и знакопеременных  нагрузках.
